直線模組MKR

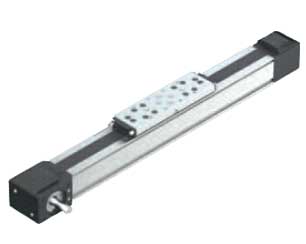

R114066000 MKR12-40力士樂模組
部 件 號：R114066000
系統：直線運動模塊，閉式（M）
導向系統：滾珠導軌導向系統（K）
傳動系統：齒形帶傳動系統（R）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
配有滾珠導軌導向系統和齒形帶傳動系統的直線運動模塊——R114066000 MKR12-40力士樂模組
集成式、無間隙力士樂導軌導向系統由于其高額定載荷和優化的運轉，允許在高速下運動重物體。
*高工作溫度：40°
對額定動載荷和動轉矩的說明：額定動載荷和動轉矩是以 100 000 米行程為基準確定的。實際中經常是以 50 000 米行程為基準。在此情況下，作比較時： C、Mt 和 ML 值乘以系數 1.26。
線性系統的重量，重量計算不包括電機和開關附件，重量計算公式：?jiǎn)挝婚L(zhǎng)重量 (kg/mm) x 長度 L (mm) + 所有固定長度零件 (滑臺、端頭等) 的重量 (kg)
| 滑臺長度 | Lca（mm） | 135 |
| 額定動載荷 | C(N) | 3750 |
| 額定動轉矩 | Mt(Nm) | 22.3 |
| ML(Nm) | 129.5 | |
| *大許用載荷 | Fx max(N) | 1875 |
| Fy max(N) | 1875 | |
| 轉矩 | Mt max(Nm) | 12 |
| Ml max(Nm) | 65 | |
| 慣性矩 | lx(cm4) | 10.53 |
| ly(cm4) | 14.61 | |
| 直線運動模塊長度 | *小Lmin1)(mm) | 250 |
| *大Lmax(mm) | 2500 | |
| 運動的自重 | (kg) | 0.29 |
| 線性系統的重量ms(kg) | 傳動系統i=1 | 0.0027·L+0.81 |
| 帶減速器 | 0.0027·L+1.72 |
